英威騰RM系列10-90kVA機架式模塊化UPS |
|
功率范圍：10～90kVA
工作方式：
三進三出/三進單出/單進單出（RM020/10X、RM040/10X、RM060/10X）、雙變換在線工作
三進三出（RM030/15X、RM045/15X、RM090/15X）、雙變換在線工作
應用范圍：
廣泛應用于政府、金融、通信、教育、交通、氣象、廣播電視、工商稅務、醫療衛生、能源電力等各個行業領域 |
產品特點：
● 嵌入標準機柜安裝
支持安裝方式：機架式安裝、塔式安裝；
● 靈活的輸入輸出模式
多種輸入輸出模式可選：三進三出/三進單出/單進單出；
● 超大彩色LCD觸摸屏
主機配置7英寸LCD觸摸顯示屏，彩色圖形顯示，操作方便，人機通訊友好；
● 安裝快捷，靈活方便
機架式模塊化單元的設計元素，極大的滿足了當今中小型數據中心所需靈；
活性、易安裝、省空間、好維護的特點；
● 豐富的配套產品
可配置PDU單元、外部旁路單元、一體化電池柜(可放置2組12AH 12v)等。 |
|
| |

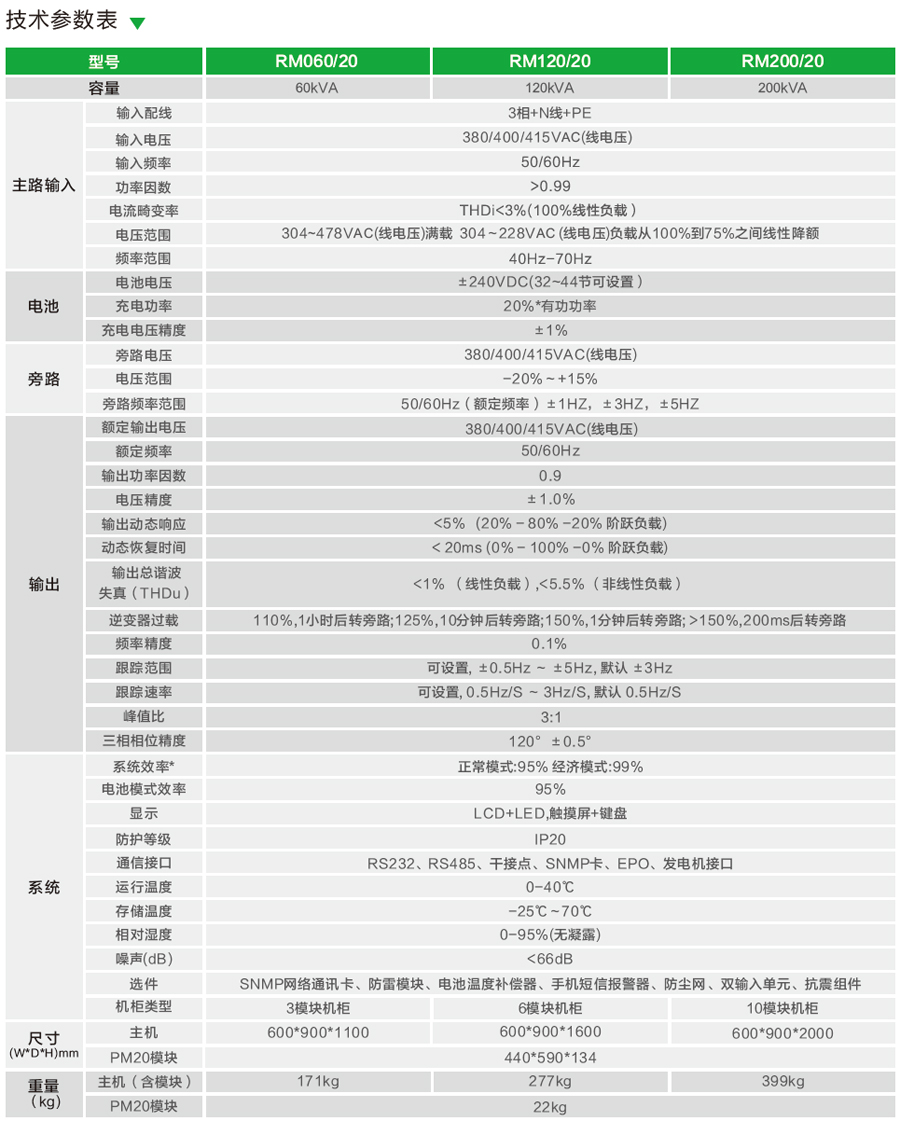

英威騰RM系列20-200KVA模塊化UPS |
|
功率范圍：20～200kVA
工作方式：三進三出、雙變換在線工作
應用范圍：
廣泛應用于政府、金融、通信、教育、交通、氣象、廣播電視、工商稅務、醫療衛生、能源電力等各個行業領域 |
產品特點：
● 智能化電池管理
核心功率器件采用集成封裝IGBT模塊；
系統主機配置5.7英寸觸摸LCD顯示屏；
熱插拔靜態旁路監控模塊；
強大的遠程網絡管理方案；
智能化電池管理方案；
N+X冗余模塊化設計。
● 綠色節能
超寬電壓輸入范圍；
支持機柜直接并聯；
高輸入功率因數；
● 全數字化控制
全數字化控制；
遠程EPO功能；
維護“零門檻”；
電池冷啟功能；
維修旁路功能。 |
|
| |
英威騰RM系列25-200KVA機架式模塊化UPS |
|
功率范圍：25～200kVA
工作方式：三進三出、雙變換在線工作
應用范圍：
廣泛應用于IDC數據中心，網絡服務器和工作站、控制系統、通訊系統、辦公環境運用等各領域 |
產品特點：
RM系列機架式模塊化UPS是一款具備熱插拔、高度可擴展性的在線雙變換UPS產品，系統容量25~200kVA，是現代化數據中心的理想選擇。該系列采用先進的IGBT三電平變換、雙DSP控制技術，具有極高的易用性和可靠性。
● 高功率密度:25kVA模塊，2U高度，極大節省了占地面積，擴容簡單；
● 機架式模塊化設計:模塊兼容19寸標準機架，非常利于機房安裝；
● 支持安裝方式：機架式安裝（建議采用1200mm深或以上的標準19英寸機柜）、塔式安裝；
● 電池冷啟動:可以在無市電的情況下通過電池啟動；
● 友好的人機界面:LCD大彩屏（觸摸屏），信息量豐富；
● 高輸入功率因數。 |
|
| |

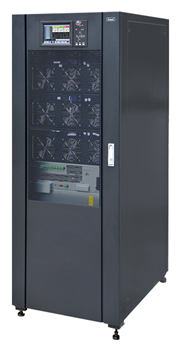

英威騰RM系列40～500KVA模塊化UPS |
|
功率范圍：40～500kVA
工作方式：三進三出、雙變換在線工作
應用范圍：
廣泛應用于政府、金融、通信、教育、交通、氣象、廣播電視、工商稅務、醫療衛生、能源電力等各個行業領域 |
產品特點：
● 綠色節能
三進三出純在線雙變換式產品，提供的供電質量與負載保護；
輸入功率因數高達0.99，輸入諧波電流小于3%，整機效率大于96%，高效節能；
● 全數字化控制
采用DSP全數字化控制，實現了整流、逆變、充電、放電各個功率變換環節全部數字化控制；
具備智能休眠模式，可設置的輪休時間來進來休眠輪換，實現綠色節能；
采用智能化‘三階’式電池充放電管理系統；
● 維護方便
模塊化設計，功率模塊支持熱插拔，便于現場維護；
智能化系統自診斷方案，豐富的故障記錄，大容量的歷史記錄存儲空間；
● 交互便捷
友好的人機界面，配置大屏幕液晶觸摸屏與控制鍵盤，信息量豐富；
● 性能強勁
超強的負載適應性，超強的過載與短路能力；
智能化電池管理方案，延長電池使用壽命。 |
| |

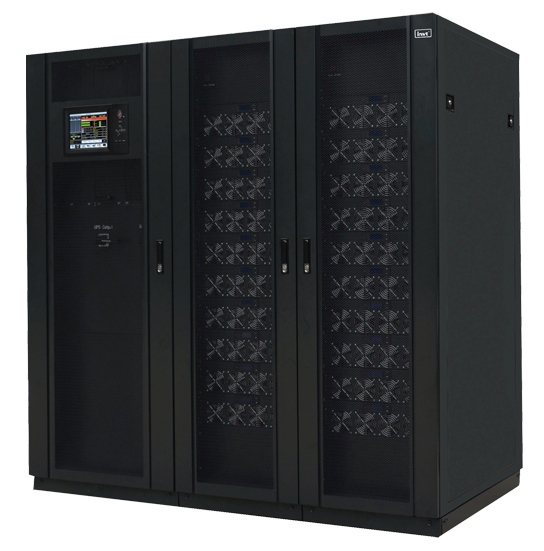

英威騰RM系列25～600KVA模塊化UPS |
 |
功率范圍：25～600kVA
工作方式：三進三出、雙變換在線工作
應用范圍：
廣泛應用于政府、金融、通信、教育、交通、氣象、廣播電視、工商稅務、醫療衛生、能源電力等各個行業領域 |
產品特點：
● 智能化電池管理
豐富的模塊產品線25kVA/30kVA，功率模塊高度僅3U；
系統主機配置10.4英寸彩色大觸摸LCD顯示屏；
核心功率器件采用集成封裝IGBT模塊；
熱插拔靜態旁路監控模塊；
強大的遠程網絡管理方案；
智能化電池管理方案；
● 綠色節能
N+X冗余模塊化設計；
超寬電壓輸入范圍；
高輸入功率因數；
● 全數字化控制
全數字化控制；
遠程EPO功能；
維護“零門檻”；
電池冷啟功能。 |
型號 |
RM150/25X |
RM250/25X |
RM500/25X |
RM180/30X |
RM300/30X |
RM600/30X |
容量 |
25～600kVA |
主路輸入 |
額定輸入電壓 |
380/400/415VAC (線電壓) |
額定頻率 |
50/60Hz |
輸入電壓范圍 |
304～478Vac(線電壓)滿載；304V～228Vac (線電壓)負載從100%到75%之間線性降額 |
輸入頻率范圍 |
40Hz～70Hz |
輸入功率因數 |
>0.99 |
電流畸變率 |
<3% （100%線性負載） |
電池 |
電池額定電壓 |
±240VDC |
充電電壓精度 |
1% |
充電功率 |
20%有功功率 |
旁路 |
旁路額定電壓 |
380/400/415VAC(線電壓) |
旁路額定頻率 |
50/60Hz |
旁路電壓范圍 |
可設置, 默認 -20%～+15%；上限: +10%, +15%, +20%, +25%；下限: -10%, -15%, -20%, -30%, -40% |
旁路頻率范圍 |
可設置 ±1Hz ±3Hz ±5Hz |
輸出 |
額定輸出電壓 |
380/400/415VAC (線電壓) |
額定輸出頻率 |
50/60Hz |
輸出功率因數 |
1 |
0.9 |
電壓精度 |
±1.0% |
輸出動態響應 |
<5% (20% - 80% -20% 階躍負載) |
動態恢復時間 |
< 30ms (0% - 100% -0% 階躍負載) |
輸出總諧波失真（THDu） |
<1%（線性負載）,<5% （非線性負載） |
逆變器過載 |
<110%, 1小時；110%～125%,10分鐘；125%～150%,1分鐘；>150%,200ms |
頻率精度 |
50/60Hz±0.1% |
跟蹤范圍 |
可設置, ±0.5Hz ～ ±5Hz, 默認 ±3Hz |
跟蹤速率 |
可設置, 0.5Hz/S ～ 3Hz/S, 默認 0.5Hz/S |
系統 |
主路模式 |
>95% |
電池模式 |
>95% |
顯示 |
LED + LCD + 彩色觸摸屏10.4寸 |
接口 |
標準:RS232 RS485 USB 可編程干接點 |
防護等級 |
IP20/IP21 |
工作溫度 |
0 ～ 40 ℃ |
存儲溫度 |
-40℃～70℃℃ |
相對濕度 |
0～95% 無凝露 |
噪聲 (1 米) |
65dB @ 100% 負載, 62dB @ 45% 負載 |
海拔高度 |
<1000m, 1000～2000米之間，每升高100米功率降額1% |
選件 |
SNMP網絡通訊卡、防雷模塊、電池溫度補償器、手機短信報警器、防塵網、抗震組件 |
尺寸(W*D*H)mm |
600*1100*1600 |
600*1100*2000 |
2000*1050*2000 |
600*1100*1600 |
600*1100*2000 |
2000*1050*2000 |
460*790*134（PM25X） |
460*790*134（PM30X） |
重量(KG) |
6模塊機柜 |
10模塊機柜 |
20模塊機柜 |
6模塊機柜 |
10模塊機柜 |
20模塊機柜 |
178KG |
242KG |
660KG |
178KG |
242KG |
660KG |
33KG（PM25X） |
34KG（PM30X） |
|
